電流互感器在光伏逆變器中的使用方法
摘要: 太陽能發電分為光熱發電和光伏發電。通常說的太陽能發電指的是太陽能光伏發電,簡稱“光電”。光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變為電能的一種技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件,再配合上功率控制器等部件就形成了光伏發電裝置。
Abstract:
Key words :



1、前言

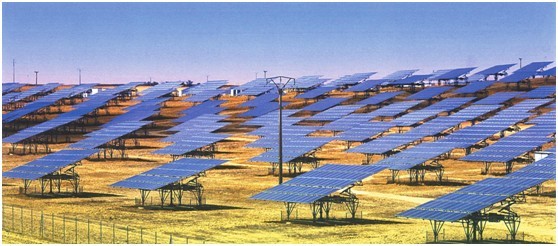

  太陽能發電分為光熱發電和光伏發電。通常說的太陽能發電指的是太陽能光伏發電,簡稱“光電”。光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變為電能的一種技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件,再配合上功率控制器等部件就形成了光伏發電裝置。

  光伏逆變器作為其中一個重要設備,作用也是至關重要的,市場競爭激烈,以及歐洲雙反對于國內光伏逆變器的沖擊比較大,國內眾多光伏逆變器廠家均示要通過元器件國產化來降低生產成本,搶占市場占有率。目前國內的打功率光伏逆變器包含100KW、250KW、500KW、630KW、750KW和1MW這幾種,一般大于500KW的基本上都采用并機的方式來進行是使用的。電流互感器作為光伏逆變器中的核心檢測元件起到十分重要的作用。

  2、電流互感器的原理

  電流互感器(instrument transformer)是按比例變換電壓或電流的設備。其功能主要是將高電壓或大電流按比例變換成標準低電壓(100V)或標準小電流(5A或1A,均指額定值),以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統,以保證人身和設備的安全。按比例變換電壓或電流的設備。

  3、電流互感器的技術指標

  國內互感器的廠家眾多,產品種類也是十分眾多,我們以目前光伏逆變器中常用的北京百瑞順電氣的電流互感器BRS0.66-30I為標準,基本使用技術參數如下要求:

  產品型號:BRS0.66-30I

  ◆產品特點:一次電流5A~4000A,5A~5000A,二次電流1A,5A,規格齊全,全面覆蓋0.2S,0.5S,0.2,0.5,1.0 五個準確度等級,所用鐵芯經過高真空熱處理,性能優良,精度穩定;外殼采用高抗沖阻燃ABS材料處理,具有良好的安全性能,造型美觀;安裝方便,可采用彎片固定,壓盤固定。

  ◆主要性能參數:額定輸入:5~200A;15~300A額定輸出:1A,5A上限電壓:660V ,660V精度:5~25A...1.0%;30~200A...0.5%;15~120A...1.0%;150~300A...0.5%

  備注:本系列互感器共分9種型號,其他型號詳細參數請參照 互感器.PDF

  4、互感器使用時需要注意的問題

  互感器的種類眾多,使用環境也不一樣,在給光伏逆變器配套使用時需要注意以下相關問題:

  1)、在選擇電流互感器時需要選擇耐低溫—25度的產品,避免在低溫條件下的問票系數過大;

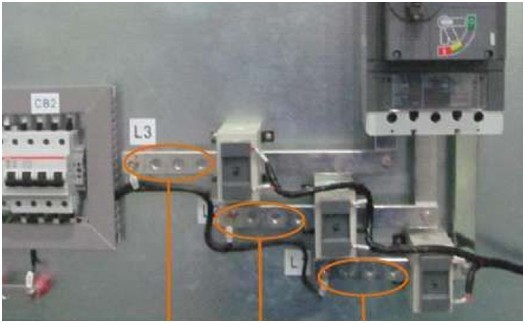

  2)、安裝電流互感器時需要將接線端子安裝牢固,避免在運輸途中有脫落現象;

  3)、二次繞組必須可靠接地,以防止由于絕緣損壞后,一次側高電壓傳入危及人身安全。

  4)、二次測絕對不容許開路。開路時互感器成了空載狀態,磁通高出額定時許多(1.4-1.8T),除了產生大量鐵耗損壞互感器外,還在副邊繞組感應出危險的高壓,危及人身安全。
